ステンレスボックスは【エスディエス】

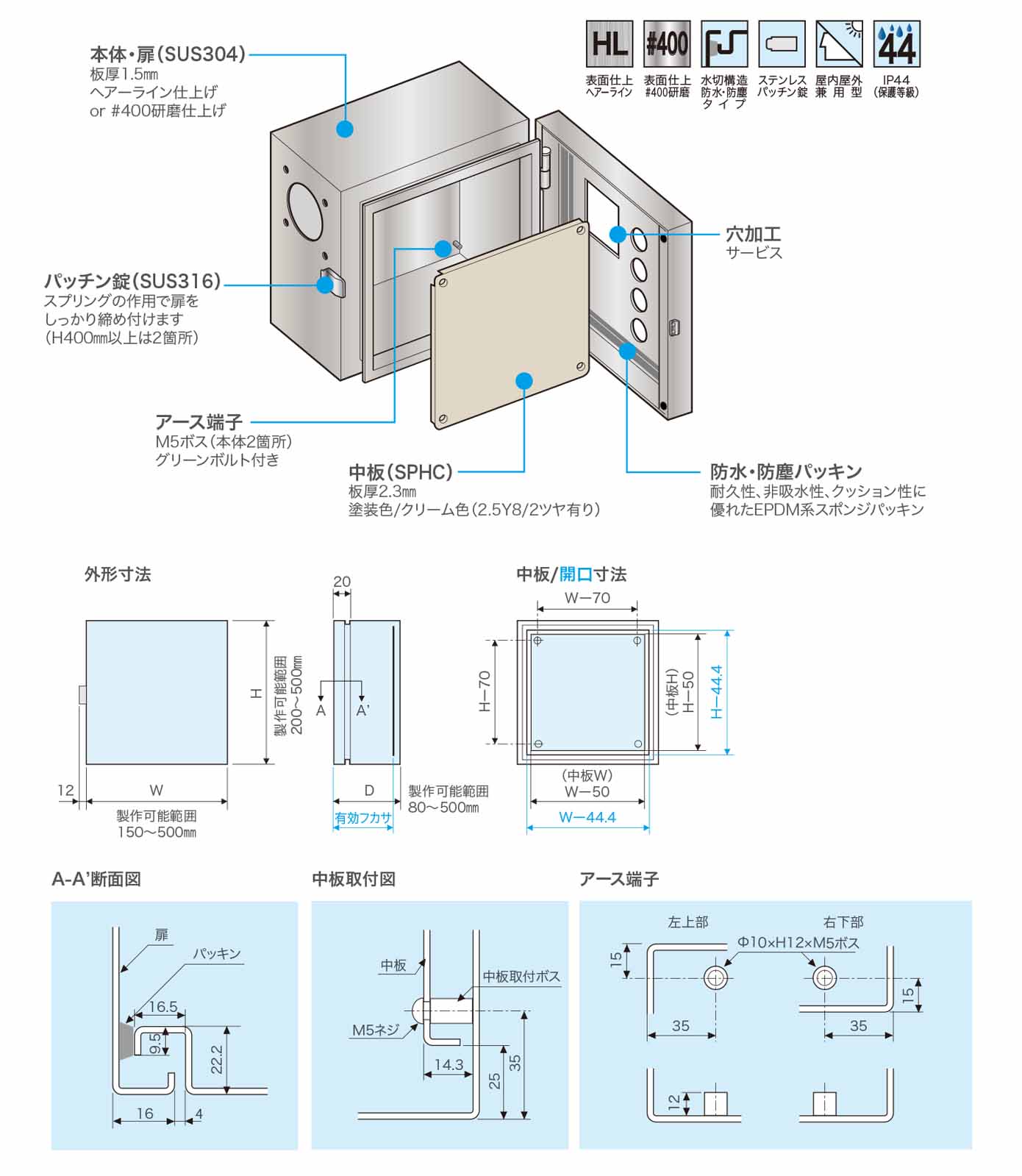

項　　　目	仕　　様
構　　　造	水切溶接構造
材質・板厚	SUS304 t=1.5mm
パチン錠	ステンレス製カフスラッチファスナー
中　　　板	SPHC t=2.3mm　塗装色：2.5Y8/2全ツヤ
標準サービス	①外面穴加工サービスボックスの外面に、お客様ご指定の穴加工を施します。 ※CADデータ、図面にてご指定ください。 ※ご指定後の変更はできませんでご注意ください。 ※穴加工可能範囲内に穴の外径が収まるようにしてください。
	②寸法指定サービス規格サイズ以外の寸法で製作いたします。 ※価格は規格サイズに近い大きいサイズと同額になります。　詳しい金額はお見積もりをご依頼ください。 ※製作可能範囲を超えるサイズは製作できません。
	③選べる表面処理ヘアライン仕上げ、#400研磨仕上げを同価格でお選びいただけます。 ※#400研磨仕上げの型式は語尾に「M」を付けてください。 (例) SSC12-1520M

深さ 120mm　※型式をクリックすると図面(dxf)をダウンロードできます。(ZIP形式)

型式	卸価格	外形寸法(mm)			有効深さ (mm)	中板寸法(mm)		製品重量 (kg)
型式	卸価格	D	W	H	有効深さ (mm)	W	H	製品重量 (kg)
SSC12-1520	21,450	120	150	200	100	100	150	2.7
SSC12-1530	23,100		150	300		100	250	3.7
SSC12-2020	22,200		200	200		150	150	3.3
SSC12-2025	23,100			250			200	3.9
SSC12-2030	24,200			300			250	4.5
SSC12-2040	25,850			400			350	5.7
SSC12-2520	23,100		250	200		200	150	3.9
SSC12-2530	25,300		250	300		200	250	5.3
SSC12-3020	24,200		300	200		250	150	4.5
SSC12-3025	25,300			250			200	5.3
SSC12-3030	26,400			300			250	6.1
SSC12-3040	30,800			400			350	7.8
SSC12-4030	30,800		400	300		350	250	7.7
SSC12-4040	34,650		400	400		350	350	9.8

深さ 160mm　※型式をクリックすると図面(dxf)をダウンロードできます。(ZIP形式)

型式	卸価格	外形寸法(mm)			有効深さ (mm)	中板寸法(mm)		製品重量 (kg)
型式	卸価格	D	W	H	有効深さ (mm)	W	H	製品重量 (kg)
SSC16-1520	23,100	160	150	200	140	100	150	3.0
SSC16-1525	24,200		150	250		100	200	3.6
SSC16-2020	25,850		200	200		150	150	3.7
SSC16-2025	27,500			250			200	4.3
SSC16-2030	28,600			300			250	5.0
SSC16-2040	30,800			400			350	6.3
SSC16-2520	27,500		250	200		200	150	4.3
SSC16-2525	28,050			250			200	5.1
SSC16-2530	29,150			300			250	5.8
SSC16-3020	28,050		300	200		250	150	5.0
SSC16-3025	29,150			250			200	5.8
SSC16-3030	30,800			300			250	6.7
SSC16-3040	34,650			400			350	8.4
SSC16-3050	37,950			500			450	10.1
SSC16-3525	30,800		350	250		300	200	6.6
SSC16-4030	34,650		400	300		350	250	8.4
SSC16-4040	35,750			400			350	10.6
SSC16-4050	39,050			500			450	12.7
SSC16-5040	39,050		500	400		450	350	12.7

深さ 200mm　※型式をクリックすると図面(dxf)をダウンロードできます。(ZIP形式)

型式	卸価格	外形寸法(mm)			有効深さ (mm)	中板寸法(mm)		製品重量 (kg)
型式	卸価格	D	W	H	有効深さ (mm)	W	H	製品重量 (kg)
SSC20-2030	32,450	200	200	300	180	150	250	5.4
SSC20-3030	34,650		300	300		250	250	7.3
SSC20-3040	35,750			400			350	9.1
SSC20-3050	39,050			500			450	10.9
SSC20-4030	35,750		400	300		350	250	9.1
SSC20-4035	37,400			350			300	10.2
SSC20-4040	37,950			400			350	11.3
SSC20-4050	41,250			500			450	13.6
SSC20-5040	41,250		500	400		450	350	13.6

深さ 250mm　※型式をクリックすると図面(dxf)をダウンロードできます。(ZIP形式)

型式	卸価格	外形寸法(mm)			有効深さ (mm)	中板寸法(mm)		製品重量 (kg)
型式	卸価格	D	W	H	有効深さ (mm)	W	H	製品重量 (kg)
SSC25-3030	38,500	250	300	300	230	250	250	8.0
SSC25-3040	39,600		300	400		250	350	9.9
SSC25-4030	39,600		400	300		350	250	9.9
SSC25-4040	42,900			400			350	12.3
SSC25-4050	46,200			500			450	14.6
SSC25-5040	46,200		500	400		450	350	14.6

SSC コントロールボックス
